¿Cuáles son las principales diferencias entre los intercambiadores de calor de carcasa y tubos de tipo brida y de conexión rápida?
Los intercambiadores de calor de carcasa y tubos se utilizan ampliamente en las industrias de procesamiento de alimentos, farmacéutica, bebidas y productos químicos debido a su rendimiento confiable de transferencia de calor y su diseño estructural flexible. Entre las diferentes configuraciones, los modelos de tipo brida y de conexión rápida son dos soluciones comunes seleccionadas según las condiciones de instalación, los requisitos de higiene y la frecuencia de mantenimiento. Comprender sus diferencias estructurales ayuda a los usuarios a elegir el equipo más adecuado para entornos de producción específicos.

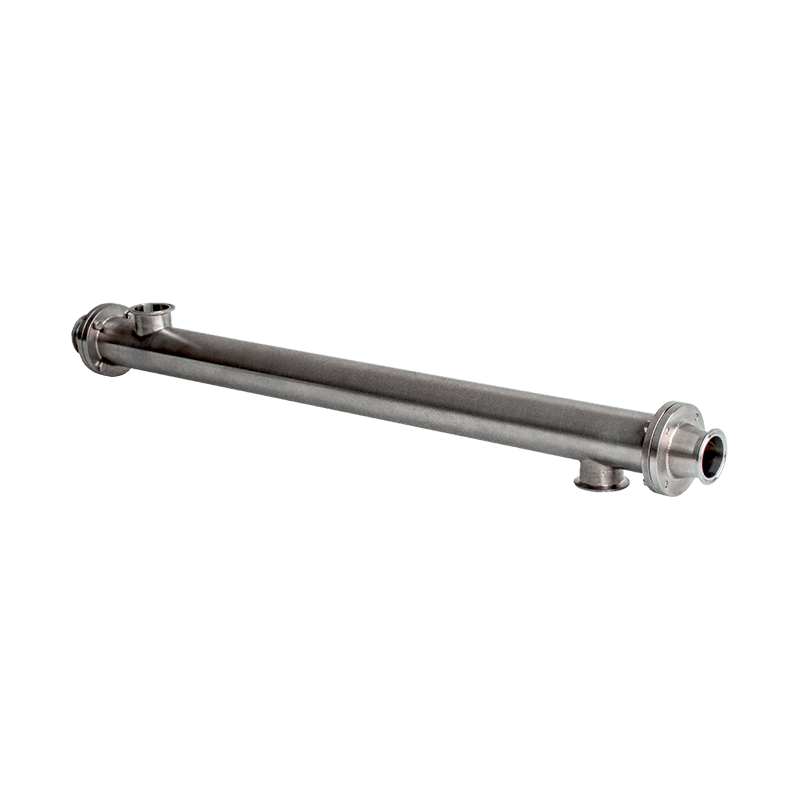

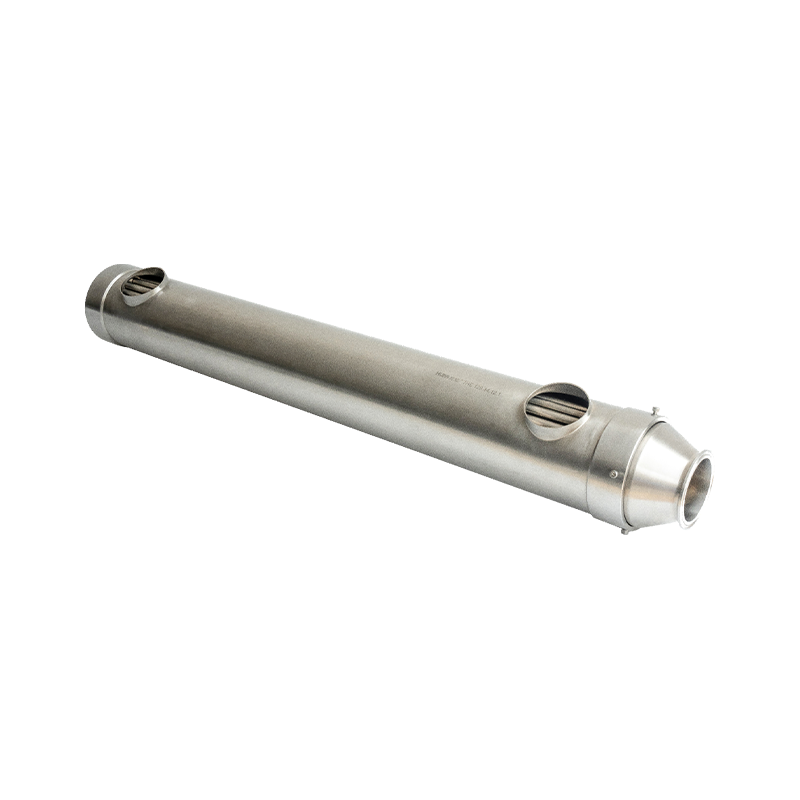

el Intercambiador de calor de carcasa y tubos: tipo de conexión rápida está diseñado para aplicaciones que requieren limpieza frecuente, desmontaje rápido y funcionamiento higiénico. En comparación con los equipos tradicionales conectados por bridas, las estructuras de conexión rápida simplifican la instalación y reducen el tiempo de inactividad. El producto utiliza una construcción de acero inoxidable y conexiones de abrazadera higiénicas, lo que permite un intercambio de calor eficiente entre dos medios a través de las paredes del tubo y al mismo tiempo admite procesos de calentamiento, enfriamiento y condensación.
1. Intercambiador de calor de carcasa y tubos de conexión rápida: diseño higiénico para mantenimiento frecuente
el quick-connect shell and tube heat exchanger is positioned as a flexible heat transfer solution for industries with strict hygiene standards. Unlike conventional flange connections that require multiple bolts and tightening procedures, this category adopts hygienic clamp fittings that enable faster assembly, removal, and pipeline connection. The structure is especially suitable for production environments where equipment cleaning and product changeovers occur frequently.
el Intercambiador de calor de carcasa y tubos: tipo de conexión rápida integra una estructura interna sin patas muertas, lo que reduce la acumulación de residuos y respalda los procedimientos de limpieza in situ (CIP). La configuración de tubo y carcasa proporciona un rendimiento de intercambio de calor estable, mientras que los deflectores internos mejoran la turbulencia del fluido y mejoran la eficiencia de la transferencia de calor. El flujo a contracorriente entre los tubos interior y exterior mejora aún más el rendimiento térmico para diferentes requisitos de procesamiento.
Este tipo de equipo se aplica comúnmente en el procesamiento de lácteos, la producción de bebidas, el tratamiento de líquidos farmacéuticos y la fabricación de alimentos. Las aplicaciones típicas incluyen pasteurización de leche, calentamiento y enfriamiento de jugos, esterilización de líquidos farmacéuticos y control de temperatura de salsas o productos a base de huevo. La principal ventaja es que los operadores pueden completar los procedimientos de limpieza e inspección de manera más eficiente sin largas operaciones de desmontaje de bridas.
- Las conexiones de abrazadera rápida simplifican la instalación y el reemplazo de equipos.
- Los materiales de acero inoxidable 304/316L aptos para uso alimentario respaldan una producción higiénica.
- Los canales sin patas muertas reducen el riesgo de residuos durante el procesamiento.
- La compatibilidad con CIP y limpieza manual mejora la flexibilidad del mantenimiento.
Para los clientes que requieren soluciones personalizadas de intercambio de calor, Shiloc (Shanghai) Industrial Trade Co., Ltd. ofrece soporte de ingeniería y diseño de equipos para las industrias farmacéutica, alimentaria, química diaria y de química fina. La empresa se centra en intercambiadores de calor y equipos de mezcla aséptica, y combina la experiencia técnica europea con conceptos de diseño daneses para ofrecer soluciones de procesamiento prácticas e higiénicas.
2. Intercambiador de calor de carcasa y tubos tipo brida: estructura tradicional para un funcionamiento estable
el flange-type shell and tube heat exchanger is a conventional design widely used in industrial systems requiring long-term continuous operation. Its connection method uses flanges secured with bolts, providing strong mechanical stability under standard industrial temperature and pressure conditions. This structure is often selected for applications where equipment does not require frequent opening or cleaning.
Comparado con el Intercambiador de calor de carcasa y tubos: tipo de conexión rápida , los modelos tipo brida enfatizan la resistencia estructural y la confiabilidad de la instalación fija en lugar del mantenimiento rápido. La conexión de brida crea un sistema de sellado duradero que es adecuado para grandes sistemas de procesamiento, aplicaciones de calefacción de servicios públicos y procesos donde la frecuencia de acceso a los equipos es relativamente baja.
Los intercambiadores de calor de tipo brida se aplican generalmente en sistemas de calefacción y refrigeración industriales, incluida la circulación de agua, el calentamiento de vapor y el control de temperatura del fluido de proceso. Su diseño robusto los hace adecuados para entornos donde la durabilidad mecánica es una prioridad. Sin embargo, cuando se requiere limpieza o inspección, los operadores necesitan más tiempo para quitar pernos, separar superficies de conexión y reinstalar sellos.
| Artículo de comparación | Tipo de conexión rápida | Tipo de brida |
| Método de conexión | Conexión de abrazadera higiénica | Conexión de brida atornillada |
| Velocidad de mantenimiento | Rápido desmontaje y limpieza. | Requiere más pasos de instalación |
| Aplicaciones principales | Procesamiento de alimentos, bebidas y productos farmacéuticos. | Sistemas industriales de calefacción y refrigeración. |
| Método de limpieza | Limpieza CIP y desmontaje | Principalmente limpieza de mantenimiento. |
Shiloc (Shanghai) Industrial Trade Co., Ltd. también proporciona servicios técnicos y de ingeniería para diferentes requisitos de procesos. Con una instalación de producción en Shanghai, especialistas técnicos profesionales y capacidades de procesamiento interno que incluyen soldadura y pulido, la empresa puede respaldar soluciones de equipos personalizados con procesos de fabricación rastreables.
3. Soluciones de intercambiadores de calor de carcasa y tubos sanitarios para industrias de alta limpieza
Los intercambiadores de calor de carcasa y tubos sanitarios representan una categoría de producto especializada desarrollada para industrias que requieren un control estricto de los riesgos de contaminación. Estos sistemas se centran en una estructura higiénica, superficies internas lisas y compatibilidad con los procedimientos de limpieza. el Intercambiador de calor de carcasa y tubos: tipo de conexión rápida pertenece a esta categoría porque combina la tecnología de transferencia de calor de carcasa y tubos con una capacidad de mantenimiento rápido.
el main technical feature of sanitary designs is the optimization of product-contact areas. The internal channels are designed to minimize dead spaces where materials may remain after processing. Together with stainless steel 304/316L contact materials and hygienic connections, the equipment supports stable operation in applications involving sensitive liquids.
Los usuarios típicos incluyen fabricantes de lácteos, productores de bebidas, compañías farmacéuticas y procesadores de productos químicos finos. Estas industrias requieren una transferencia de calor confiable y al mismo tiempo mantienen estrictos estándares de higiene. La estructura de conexión rápida proporciona beneficios adicionales porque los operadores pueden acceder rápidamente a los componentes internos para inspección, reemplazo de sellos y verificación de limpieza.
- Confirme los requisitos del proceso, incluido el tipo de medio, el método de limpieza y el entorno de instalación.
- Seleccione las especificaciones de tubo y diseños de conexión adecuados según las condiciones de producción.
- Instale y alinee correctamente las abrazaderas rápidas o las conexiones de brida antes de la operación.
- Realice procedimientos regulares de inspección y limpieza para mantener el rendimiento.
Ventajas técnicas de los equipos higiénicos de conexión rápida
el quick-connect structure provides several practical improvements compared with traditional designs. It reduces installation time because no extensive flange bolt tightening is required. It also supports frequent process adjustments because operators can modify piping arrangements more conveniently. The combination of efficient heat transfer and flexible maintenance makes this solution suitable for modern hygienic production lines.
el product range developed by Shiloc (Shanghai) Industrial Trade Co., Ltd. follows strict quality control procedures. The company maintains ISO9001, environmental, and safety certification systems, ensuring that each unit meets hygiene and performance requirements before delivery. Through international supply resources and professional engineering capabilities, the company provides comprehensive solutions for customers requiring reliable process equipment.
Aplicaciones comunes y consideraciones de mantenimiento
Las diferentes categorías de intercambiadores de calor de carcasa y tubos sirven para diferentes condiciones de producción. Se prefieren los modelos de conexión rápida cuando la frecuencia de limpieza es alta, mientras que los sistemas tipo brida son adecuados para un funcionamiento estable a largo plazo. Independientemente de la estructura, el mantenimiento adecuado es esencial para mantener el rendimiento de la transferencia de calor y evitar tiempos de inactividad inesperados.
Los problemas comunes incluyen la reducción de la eficiencia del intercambio de calor causada por suciedad, fugas de los sellos de conexión y residuos del producto después de la limpieza. Los operadores deben revisar periódicamente las superficies de los tubos, confirmar el flujo estable del medio, inspeccionar los componentes de sellado y asegurarse de que los procedimientos de limpieza cubran todas las áreas de contacto.
- Alinee correctamente los accesorios y sellos de sujeción rápida durante la instalación.
- Aumente gradualmente la presión y la temperatura de funcionamiento antes de la producción total.
- Realizar procedimientos CIP según requerimientos de producción.
- Reemplace los sellos viejos y elimine la suciedad acumulada durante la inspección.
Preguntas frecuentes
P1: ¿Cuál es la principal diferencia entre los intercambiadores de calor de carcasa y tubos de tipo brida y de conexión rápida?
el main difference is the connection structure. Flange-type models use bolted connections for strong fixed installation, while quick-connect models use hygienic clamps for faster assembly, cleaning, and maintenance.
P2: ¿Por qué el tipo de conexión rápida del intercambiador de calor de carcasa y tubos es adecuado para las industrias alimentaria y farmacéutica?
el equipment uses hygienic connections, stainless steel contact materials, and dead-leg-free internal structures, which help reduce contamination risks and support CIP cleaning procedures.
P3: ¿Pueden los intercambiadores de calor de conexión rápida admitir diferentes capacidades de producción?
Sí. Se pueden seleccionar diferentes números de tubos, diámetros de tubos y configuraciones del lado de la carcasa según las condiciones operativas y los requisitos de procesamiento.
P4: ¿Qué soluciones ofrece Shiloc (Shanghai) Industrial Trade Co., Ltd. para proyectos de intercambiadores de calor?
el company provides heat exchanger design, manufacturing support, import and export services, and engineering technical solutions for pharmaceutical, food, daily chemical, and fine chemical industries.
